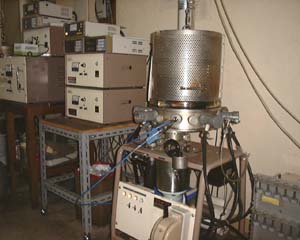

薄膜を作成するための装置です。 　チャンバー（銀色の筒）の中はかなりの真空になっています。その中で、有機材料や金属を加熱することによって昇華or蒸発したものが、上の基板（ガラス板、シリコン基板など）に付着することによって、薄く均一な薄膜を作成することができます。その厚さはオングストロームレベルで制御することができます。

顔料とその薄膜 元々の顔料は写真左のような粉末の状態で市販されています。この顔料をこの真空蒸着装置を用いると、右側の写真のように基板上にその顔料の薄膜を作成できます。一般に顔料は色彩をもち、塗料・化粧料・着色料等に用いるものですが、一部の有機顔料はπ共役の広がった分子構造であるため半導体的な電気特性を示し、有機半導体と呼ばれており、当研究室ではこういった有機半導体の光、電気にまつわる物性を評価しています。（写真は赤色の有機顔料であるMe-PTC）
